مصاعد زجاجية معمارية بقيادة جيرلس صامتة
زجاج منخفض الحديد مُصفّح، إطارات ستانلس مصقولة وامتثال EN 81 — مُهندسة في الإمارات للمراكز التجارية والفنادق والمساكن الفاخرة. معاينة موقع وعرض سعر مجانًا في جميع الإمارات.
ما هي المصاعد البانورامية؟

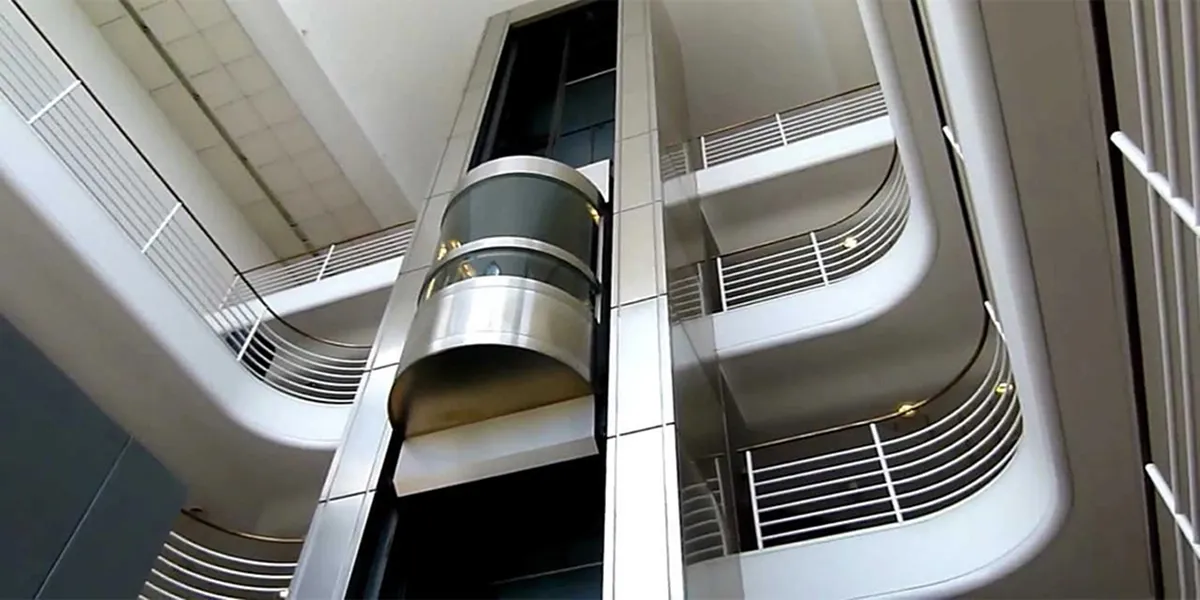

المصاعد البانورامية هي مصاعد ذات جدران زجاجية تمنح تجربة رؤية 360° أثناء انتقال الركّاب عبر المبنى. باستخدام زجاجًا منخفض الحديد مُصفّحًا وأنظمة إطارات متقنة، تعزّز هذه المصاعد الأتريومات التجارية وبهو الفنادق والفلل من خلال شفافية معمارية وأداء سلس وصامت.
الخصائص الرئيسية
زجاج عالي الشفافية
زجاج أمان منخفض الحديد مع طبقات وسطية مستقرة للأشعة فوق البنفسجية وحواف مصقولة.
شدّ جيرلس بدون غرفة ماكينة
قيادة هادئة وموفرة للطاقة مع تسوية دقيقة وتحكم VFD.
هيكل مُهندَس
آبار زجاج/فولاذ قائمة بذاتها أو كبائن مثبتة في الأتريوم مع روابط إنشائية.
السلامة وإمكانية الوصول
امتثال EN 81-20/50؛ وخيارات EN 81-70 للدرابزين والإشارات وعروض الأبواب.
الراحة والمناخ
أفلام تظليل/تحكم شمسي، مراوح تهوية، تفاصيل مضادة للتكاثف وحشيات صوتية.
الاستخدامات الشائعة

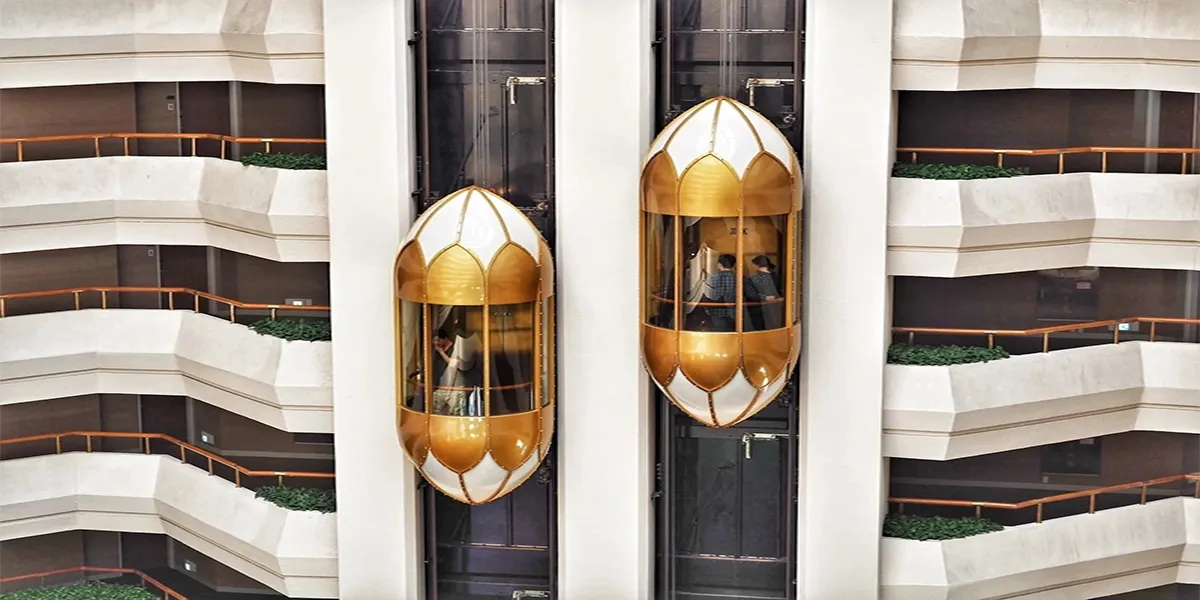

- المراكز التجارية، الفنادق وأتريومات الشركات
- الفلل والمساكن الفاخرة (آبار بانورامية)
- صالات العرض والمعارض والعقارات البحرية
- منصات المراقبة وبهوات الاستخدام المختلط
المواصفات الفنية
الحمولة
320–1000 كجم (أكبر عند الطلب).
أحجام المقصورة
ابتداءً من 1.1 × 1.4 م؛ المقاسات الشائعة: 1.1 × 1.4، 1.4 × 1.4، 1.1 × 1.6 م.
ارتفاع السفر
حتى ~45 م (متعدد الوقفات) حسب الموقع.
السرعة
0.50–1.60 م/ث (مضبوطة للحركة والراحة).
التحكم
PLC/معالج دقيق مع VFD؛ تحكم بالوجهة ومراقبة عن بُعد (اختياري).
الطاقة
ثلاثي الطور 380/415/440 فولت، 50 هرتز؛ حزمة بطارية ARD للإنقاذ.
الأبواب
أوتوماتيكية بفتح مركزي أو تلسكوبي؛ ألواح زجاج/ستانلس بإطارات نحيفة.
الزجاج
زجاج أمان منخفض الحديد مُصفّح مع خيار تظليل/فيلم شمسي ونمط سيراميك.
الاعتمادية
EN 81-20/50؛ خيار EN 81-70 لإمكانية الوصول.
جدول المواصفات التفصيلي
| الحمولة الاسمية | 320، 450، 630، 800، 1000 كجم |
|---|---|

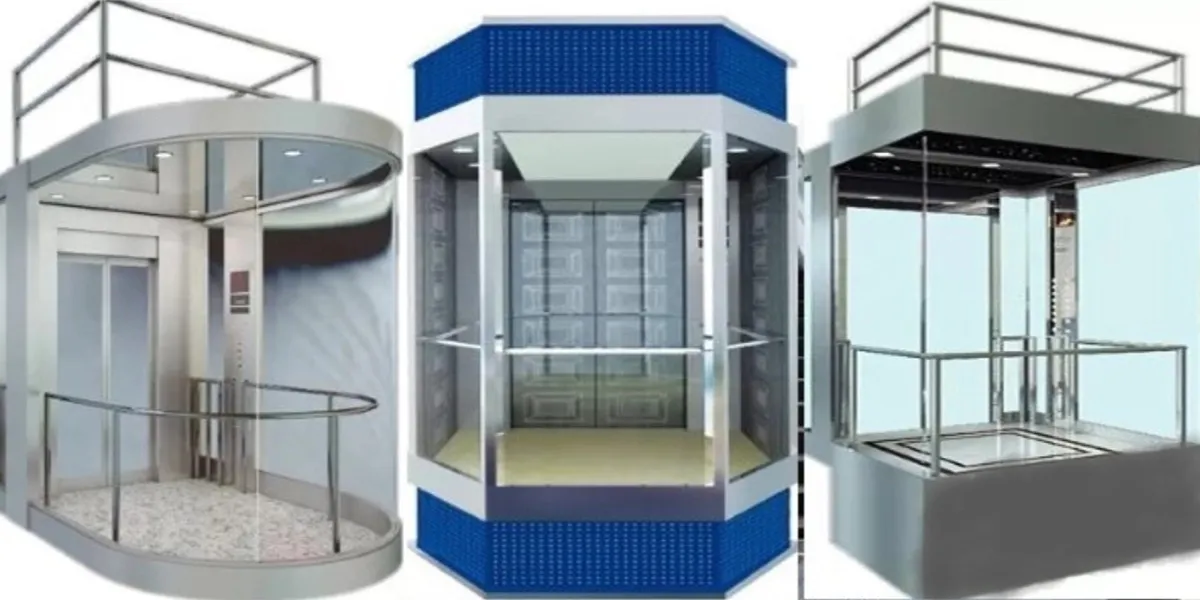

| أشكال المقصورة | مستطيلة، نصف دائرية، متعددة الأضلاع؛ تصاميم بانورامية مخصصة |
| فتحة الباب | 700–1100 مم (أوتوماتيكي)؛ ألواح زجاج أو ستانلس |
| الوقفات / السفر | 2–16 وقفة / حتى ~45 م |
| القيادة | شدّ جيرلس/جيرد بدون غرفة ماكينة مع VFD |
| التحكم | PLC/معالج دقيق؛ تحكم بالوجهة وتشخيصات عن بُعد (اختياري) |
| نوع البئر | بئر فولاذ/زجاج قائم بذاته؛ تثبيت على الأتريوم بروابط؛ أو خرسانة |
| الزجاج | منخفض الحديد مُصفّح (مقسّى/مصفح) بطبقة وسطية مستقرة للأشعة وحواف مصقولة |
| الراحة | مراوح تهوية، حشيات صوتية وتفاصيل مضادة للتكاثف |
| التشطيبات | SS 304/316 مطفي/مرآة؛ إطارات مطلية؛ COP/LOP بتصميم فاخر |
| مزود الطاقة | ثلاثي الطور 380/415/440 فولت، 50 هرتز؛ خط تغذية مخصص مع تأريض |

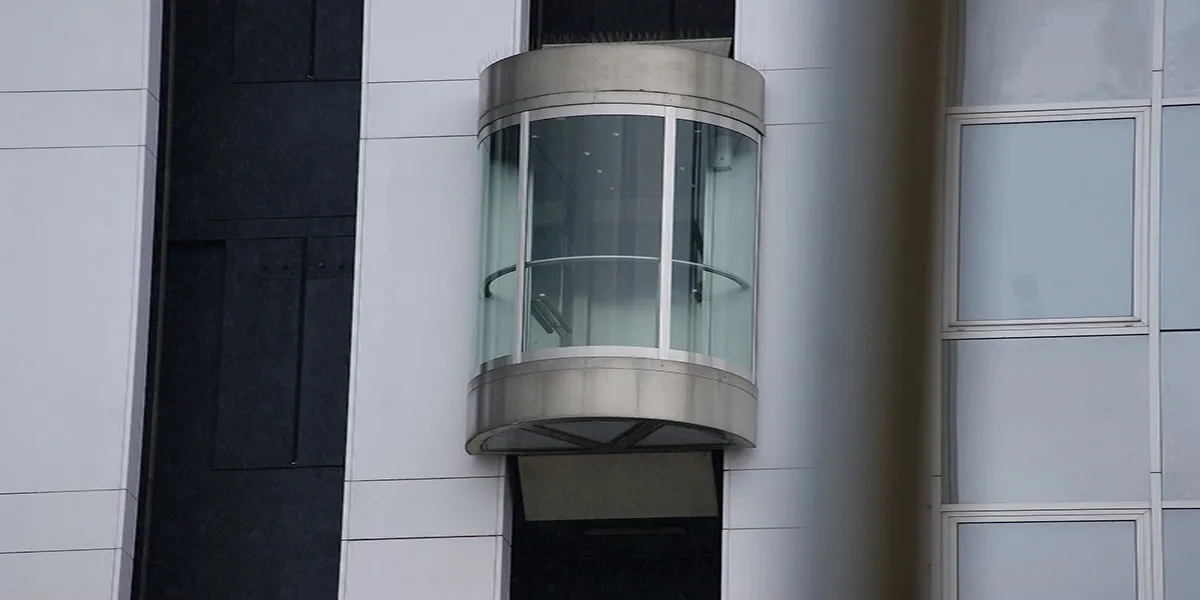

| البيئة | داخلية؛ خارجية مع حزمة الطقس (أجهزة بمعيار IP، تصريف) |
| المعايير | EN 81-20/50؛ خيار EN 81-70. تُقدَّم شهادات الاختبار. |
تُؤكَّد الأبعاد النهائية، مواقع الروابط والتصنيفات الكهربائية بعد المعاينة ورسومات GA المعتمدة.
الخيارات والترقيات
بئر بانورامي
بئر زجاجي قائم بذاته بإطارات ستانلس أو ألمنيوم.
حزمة تظليل/شمسي
أفلام تقلل الأشعة تحت الحمراء، زخارف فريت ومظلات شمسية للراحة.
مراقبة عن بُعد
تيليمترية إنترنت الأشياء، تنبيهات ولوحات خدمة.
حزمة إمكانية الوصول
ميزات EN 81-70: أزرار برايل، درابزين وإعلانات صوتية.
الإضاءة والتشطيبات
إضاءة مزاجية، LEDs متغيرة اللون ومواد مقصورة فاخرة.
عملية التركيب
معاينة الموقع
مراجعة الأتريوم/الواجهة، نقاط الربط وتحليل الشمس/الحرارة.
التصميم والاعتماد
رسومات GA، مواصفات الزجاج، تخطيطات الأبواب، التشطيبات والمرابط.
التصنيع وFAT
تصنيع بالمصنع واختبارات؛ تقرير FAT مرفق.
التركيب والزجاج
تركيب البئر الفولاذي، تثبيت الزجاج، الروابط والمعدات.
الاختبار والتشغيل
ضبط الرحلة، فحوصات السلامة، التوثيق والتسليم.
التدريب
تدريب المشغلين وموجز الصيانة.
خدمات المصاعد الشاملة
تصميم مخصص
أشكال الزجاج، الإطارات، الأبواب ومنطق التحكم بما يتناسب مع مساحتك.
التركيب
تركيب إنشائي وميكانيكي وكهربائي وفق بروتوكولات الجودة.
الصيانة وAMC
خطط وقائية، قطع غيار ودعم أعطال على مدار الساعة.
التحديث
ترقية المصاعد القديمة بكبائن زجاجية وأبواب وتحكمات حديثة.
آلية تقديم الخدمة
- الاستشارة: الجماليات، الرؤية، التحكم الحراري والميزانية.
- التصميم: رسومات GA، تفاصيل الزجاج، تخطيطات الأبواب وواجهات الأعمال الميكانيكية والكهربائية.
- التنفيذ: التصنيع، الإنشاء، التركيب والتشغيل.
- الدعم اللاحق: التدريب، عقود AMC، دعم عن بُعد وتدقيقات.
الأعمال المدنية والمخرجات
على العميل / المنفّذ
- المناطق الأساس/الروابط، الحفرة والعلوّ وفق رسومات GA
- خط تغذية كهربائي مخصص، تأريض وإضاءة
- فتحات الأتريوم، التشطيبات وحماية الزجاج أثناء الأعمال
- تجهيز التصريف/التحكم الشمسي (للمساحات الخارجية/نصف الخارجية)
على جلف تك للمصاعد
- رسومات GA، تفاصيل الزجاج/المرابط ومدخلات إنشائية
- توريد بئر فولاذ/زجاج (إن تم اختياره) والمصعد
- التركيب والاختبارات والتشغيل
- أدلة التشغيل والصيانة، التدريب وشهادات التسليم
نطاق الخدمة
نخدم جميع إمارات الدولة: دبي، أبوظبي، الشارقة، عجمان، العين، رأس الخيمة، أم القيوين والفجيرة.
معرض المشاريع
الأسئلة الشائعة
كم تستغرق مدة التركيب؟
بعد التصنيع وجاهزية الموقع، يستغرق التركيب والتشغيل عادة بضعة أسابيع — وتختلف المدة حسب نطاق البئر والزجاج.
هل تتولّون هندسة الزجاج؟
نعم — نقدم مواصفات التزجيج، تفاصيل الروابط الإنشائية والتنسيق مع فريق الواجهة.
هل الصيانة تختلف عن المصاعد العادية؟
تشمل الخدمة فحوصات الزجاج، معاينة الأختام وصيانة المصعد القياسية مع خطط AMC.
